首页 > 产品展示
 数字管道成像声纳 >> 数字管道成像声纳

产品名称:
数字管道成像声纳
型  号:
CX1000
产品备注:
管道内部堵塞成像
产品品牌:
迪斯凯瑞

  产 品 说 明

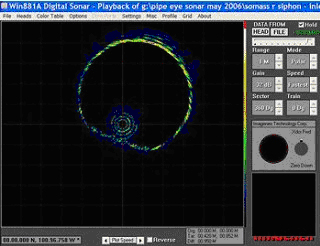

数字管道成像声纳主要用于在有水的条件下检查各类管道、水渠、方沟的缺陷、破损及淤泥状态等。声纳的探头通过CCTV机器人、浮筏及专用机架等载体进入满水或其他水位条件下的管道、水渠、方沟中,通过操作操作系统的画面,直观地描述管道、渠沟的状态,为维修养护提供决策依据。

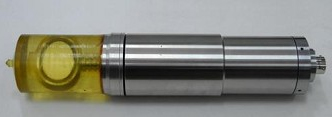

系统包括:声纳探头,PipeSonar操作系统、浮筏、专用机架、线缆及卷盘。

声纳系统适用范围:

管道直径:DN200mm-DN6000mm

    沟:宽度200mm-6000mm



FEATURES产品特点:

Programmable可编程

High performance高精度

Scans 360°in 1sec(up to1m range)

每圈扫描时间1秒(100mm范围内)

Digital telemetry 数字式

0.25m to 6m operation (full scale)

扫描刻度:DN250mm-DN6000mm

Communication format available to User

人机通讯



标准规格STANDARD SPECIFCATIONS    SONAR/声纳

频率

2250KHZ

声纳传感器

成型扫描方式,流动补偿

声纳传感器扫描宽度

14°圆锥型波

扫描速度

1/

分辨率

2.0mmDN500mm管道中)

扫描间距

1/250满尺寸,(即:若250mm范围,则每1mm扫描采样1次)

最小扫描观测范围

50mm

最大使用水深

1000m

电缆最大长度

标准双绞屏遮电缆1000

接口

RS-485串口(或RS-232串口)

连接器

尾部安装,四芯,防水插头

电源

20-36VDC/5W

重量

14kg(空气中)0.5kg(水中)

材质

铝合金及聚氨酸

表面处理

坚固氧化



CONTROL SYSTEM/控制系统

传感器直径

79.4mm

传感器长度

273mm

操作系统

Pipe Sonar.exe

扫描模式

极面扫描

管道扫描标尺

250mm,500mm,750mm,1000mm,2000mm,3000mm,4000mm,5000mm,6000mm

幅度大小

0.9°

坐标形式

圆周极面

文件格式

31A

计算机配置

CF专用电脑

电池/显示器

190Wh/13.3

电缆卷盘

专用箱式

机架规格适用范围

200mm-300mm,300mm-600mm

浮筏规格适用范围

DN500-DN1000,DN1000-DN1000
